Čo znamená IR v ovládači ľahkých pásov?
A aký je jeho princíp?
Názov kontaktu: Penny ； Tel /WhatsApp: +8615327926624 ； E -mail: penny@guoyeled.com
I. Pracovný princíp IR (infračervené）
1. Prenos signálu
Ovládač (diaľkové ovládanie):
Keď používateľ stlačí tlačidlo na diaľkovom ovládači, interný čip vygeneruje zodpovedajúci binárny kód (rôzne klávesy zodpovedajú rôznym kódom).
Tento signál sa premieňa na infračervené svetelné vlny (s vlnovými dĺžkami, ktoré sa zvyčajne pohybujú od 760 nm do 1 mm, ktoré patria k neviditeľnému svetlu) infračervenými diódami emitovanými svetlom (LED) a emitované do okolitého priestoru.
2. Prenos signálu
Charakteristiky prenosu
Infračervené lúče cestujú v priamke. Je potrebné zabezpečiť, aby medzi diaľkovým ovládaním a prijímačom LED pásmov neexistovali žiadne prekážky (napríklad steny, nábytok atď.); V opačnom prípade bude signál zablokovaný.
Ak sú v strede prekážky, je potrebné upraviť uhol alebo polohu, aby sa zabezpečilo, že svetlo svieti priamo na prijímači.
3. Príjem signálu a dekódovanie

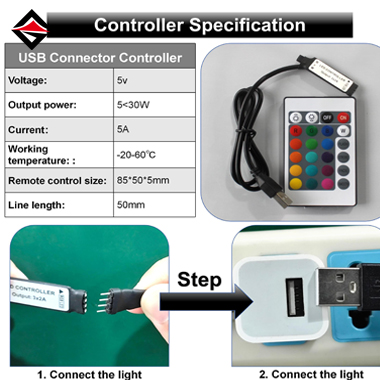

Prijímač LED svetelného pásma LED:
Prijímač je vybavený infračervenou fotodiódou vo vnútri, ktorý dokáže zistiť zmeny intenzity infračervených svetelných vĺn.
Keď sa prijímajú svetelné vlny, fotodióda premení svetelný signál na elektrický signál a prenáša ho cez obvod k dekódujúcemu čipe.
Dekódovací čip analyzuje binárny kód v elektrickom signáli, identifikuje operácie používateľa (napríklad zapnutie svetla, stmievanie, meniaca sa farba atď.) A riadi pásik svetla na vykonanie príslušných pokynov.
II. Základné charakteristiky IR (infračervené)
1. Výhody
Nízke náklady:
Hardvérová štruktúra je jednoduchá (vyžadujú sa iba infračervené LED diódy a fotodiódy), vďaka čomu je vhodná pre nízkonákladové scenáre (ako napríklad svetelné prúžky domácnosti a základné svietidlá).
Pohodlná prevádzka:
Nevyžaduje sa žiadne párovanie alebo pripojenie na internet. Po stlačení reaguje okamžite a náklady na učenie sa pre používateľov sú nízke (podobné tradičným diaľkovým ovládačom domáceho zariadenia).
Nízka spotreba energie:
Diaľkové ovládacie prvky zvyčajne používajú gombíkové batérie alebo suché batérie a ich výdrž batérie môže trvať niekoľko mesiacov až niekoľko rokov (v závislosti od frekvencie používania).
2. Nevýhody
Strict visual distance limit:
Musí byť zarovnaný v priamke s prijímačom a kontrolná vzdialenosť by mala byť krátka (zvyčajne 5 až 10 metrov). Nemôže sa použiť, keď presahuje rozsah alebo je bránený.
Slabá anti-interferenčná schopnosť:
Silné svetlo (ako je slnečné svetlo, halogénové žiarovky) môže interferovať s infračervenými signálmi, čo spôsobuje falošné spustenie alebo zníženie citlivosti.
Zlá kompatibilita s viacerými zariadeniami:
Kódy IR rôznych značiek sa môžu líšiť. Diaľkové ovládacie prvky zvyčajne môžu zodpovedať iba špecifickým modelom ľahkých prúžkov a nie sú zameniteľné.
III. Typické aplikačné scenáre IR (infračervené) v LED pásme Light
1. Základné osvetlenie domácnosti
LED osvetlenie LED, ľahké prúžky stolov:
Prepínač, jas alebo teplota farby sa môžu ovládať v blízkom rozsahu malým diaľkovým ovládaním IR, vďaka čomu je vhodný pre jednoduché scenáre, ktoré nevyžadujú komplexné vzájomné prepojenie.
Dekoratívne svetelné prúžky (napríklad skrinky, stropy):
Pri inštalácii skryte prijímač v blízkosti svetelného pásu a priamo zamerajte diaľkové ovládanie, aby sa predišlo odhaleniu obvodu a ovplyvnili vzhľad.
2. Lacné obchodné scenáre
Osvetlenie pre malé obchody a zobrazovacie skrinky:
Nevyžaduje sa žiadny inteligentný systém. Farba alebo jas ľahkých prúžkov je možné rýchlo upraviť pomocou diaľkového ovládania IR, aby sa vyhovovalo základným potrebám displeja.
Dočasné usporiadanie aktivity:
Napríklad dočasné dekorácie ľahkých pásov zriadených na večierkoch a výstavách sa môžu rýchlo nasadiť pomocou IR Control, čím sa znížia náklady na vybavenie.
Zhrnutie
IR (infračervená) je jednoduchá a ekonomická technológia riadenia svetelných pásov. Vďaka svojej nízkej spotrebe energie a funkciami riadenia na požiadanie sa bežne používa v základných scenároch osvetlenia. Vďaka svojim obmedzeniam a nedostatkom v oblasti pozornosti je však vhodnejšie pre kontrolné požiadavky malého a nekomplexného prostredia. Ak sú potrebné diaľkové operácie, sú potrebné prepojenie s viacerými zariadeniami alebo inteligentné funkcie, odporúčajú sa technológie ako RF (rádio-frekvencia) alebo Wi-Fi.
V nasledujúcom článku predstavíme RF radiče podrobne. Počkajte!
